Schärferer Blick ins Südpolarmeer

Geschrieben von Heiner Kubny am . Veröffentlicht in Forschung & Umwelt.

Verlässliche Informationen über die Tiefe und Bodenstruktur des Südpolarmeeres gab es bisher nur aus wenigen Küstenregionen der Antarktis. Jetzt ist es einem internationalen Wissenschaftlerteam unter Leitung des Alfred-Wegener-Institutes zum ersten Mal gelungen ein digitales Abbild des gesamten antarktischen Meeresbodens zu schaffen.

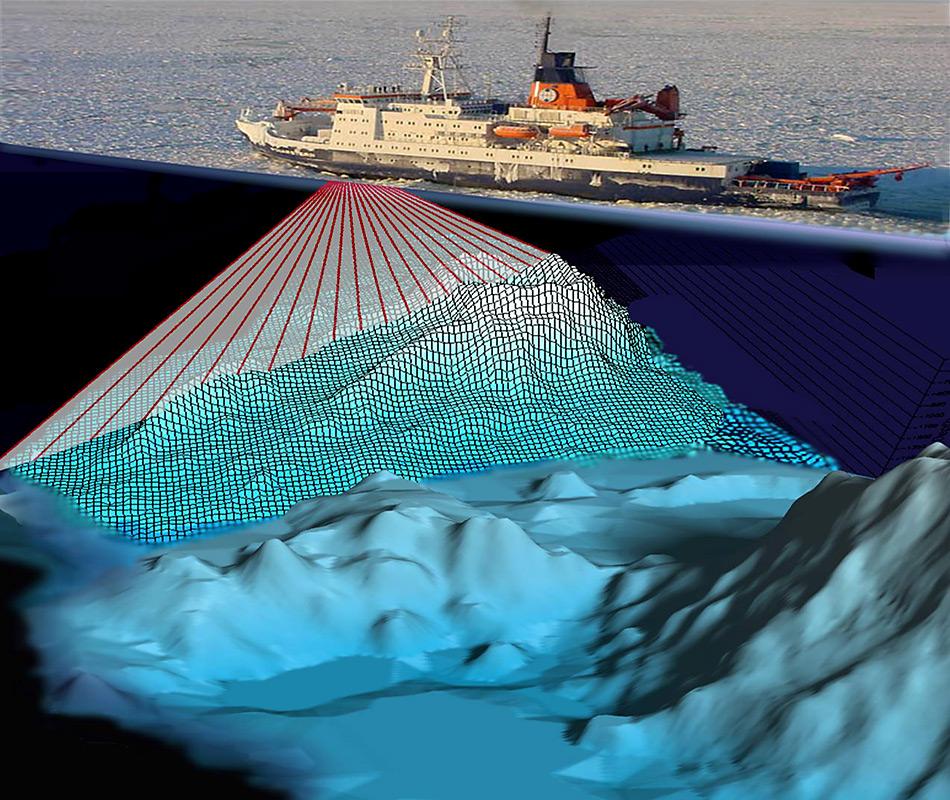

Bathymetrische Vermessung mit Fächerecholotsystemen bieten ein schnelles Hilfsmittel, um Gestalt und Morphologie des Meeresbodens zu untersuchen. Das an Bord des Forschungsschiffes Polarstern installierte System Hydrosweep DS-2 liefert 59 Einzelmessungen der Wassertiefe und Echostärke je Ping. Zusätzlich liefert es Bodensichtsonar-Information (2048 Echos pro Ping). Das System kann mit einem Öffnungswinkel von 90 oder 120 Grad betrieben werden und ist für die Tiefseevermessung ausgelegt.
Bathymetrische Vermessung mit Fächerecholotsystemen bieten ein schnelles Hilfsmittel, um Gestalt und Morphologie des Meeresbodens zu untersuchen. Das an Bord des Forschungsschiffes Polarstern installierte System Hydrosweep DS-2 liefert 59 Einzelmessungen der Wassertiefe und Echostärke je Ping. Zusätzlich liefert es Bodensichtsonar-Information (2048 Echos pro Ping). Das System kann mit einem Öffnungswinkel von 90 oder 120 Grad betrieben werden und ist für die Tiefseevermessung ausgelegt.

Die International Bathymetric Chart of the Southern Ocean (IBCSO) zeigt erstmals detailliert die Topografie des Meeresbodens für den gesamten Bereich südlich des 60. Breitengrades. Das IBCSO-Datenraster und die dazugehörige Antarktiskarte werden in Kürze frei im Internet zur Verfügung stehen und sollen Wissenschaftlern unter anderem dabei helfen, Meeresströmungen, geologische Prozesse oder das Verhalten von Meereslebewesen besser zu verstehen und vorherzusagen. Die neue Meerestiefenkarte des Südpolarmeeres ist ein Paradebeispiel dafür, was Wissenschaft leisten kann, wenn Forscher aus aller Welt grenzübergreifend zusammenarbeiten. «Für unser IBCSO-Datenraster haben Wissenschaftler und Wissenschaftlerinnen aus 15 Ländern und von mehr als 30 Forschungseinrichtungen ihre Tiefenmessdaten von Schiffsexpeditionen zusammengetragen. Am Ende konnten wir mit einem Datensatz arbeiten, der aus rund 4,2 Milliarden Einzelwerten bestand», erzählt IBCSO-Erstautor Jan Erik Arndt, Bathymetriker am Alfred-Wegener-Institut in Bremerhaven.

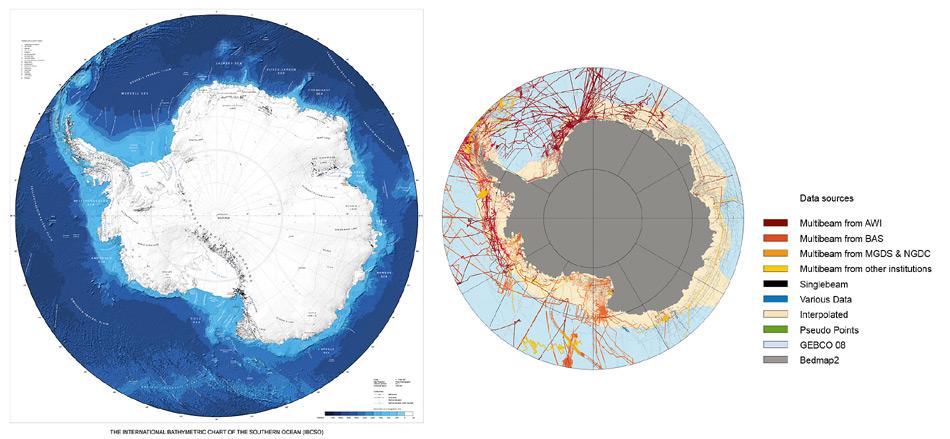

Die neue IBCSO-Antarktiskarte.
Die neue IBCSO-Antarktiskarte.

Das Sammeln von Tiefendaten, wie sie zum Beispiel das deutsche Forschungsschiff Polarstern mit seinem Fächersonarsystem erfasst, reichte aber bei weitem nicht aus, um ein brauchbares, dreidimensionales Modell des Meeresgrundes zu entwickeln: «Der Ozean südlich des 60. Breitengrades erstreckt sich über eine Fläche von rund 21 Millionen Quadratkilometern und ist damit etwa 60 Mal so gross wie die Bundesrepublik Deutschland. Verlässliche Tiefendaten existieren bisher nur für 17 Prozent dieser Fläche. Die grössten Datenlücken gibt es zum Beispiel in den Tiefseeregionen des südlichen Indischen Ozeans sowie des Südpazifiks und in Gebieten mit teils ganzjährig schwierigen Seeeisbedingungen wie beispielsweise im Weddellmeer», so Jan Erik Arndt. Aus diesem Grund machten sich die Modellierer nicht nur die Mühe, alte Antarktis-Seefahrtskarten zu digitalisieren und Satellitendaten umzurechnen. Sie griffen auch auf einen mathematischen Trick zurück, indem sie den Datensatz interpolierten. «Wir haben gewissermassen jeden vorhandenen Messpunkt wie einen Zeltpfosten behandelt und rein rechnerisch über diese Pfosten eine Zeltplane gespannt. Auf diese Weise haben wir Näherungswerte über die Höhe der Plane zwischen den Pfosten erhalten», erklärt der AWI-Spezialist für Datenmodellierung. Diese Mühe hat sich gelohnt: Das IBCSO-Datenraster verfügt über eine Auflösung von 500 mal 500 Metern. Das heisst, ein Datenpunkt gibt die Tiefe eines Meeresgebietes mit einer Fläche von 500 mal 500 Metern an – ein  Merkmal, das zu einer beeindruckenden Detailschärfe führt. Wo ältere Modelle einen Berg in der Tiefsee nur erahnen lassen, zeigt IBCSO eine Erhebung mit scharfen Gratkanten und tiefen Rinnen in den Hängen. Eine ehemals flache Stelle am Grund des Riiser-Larsen Meeres kann nun als ein rund 300 Meter tiefer Ausläufer des unterseeischen Ritscher Canyons identifiziert werden, der sich auf einer Länge von mehr als 100 Kilometern von Südwest Richtung Norden zieht. Und nicht weit entfernt von der heutigen Schelfeiskante des grossen Getz-Eisschelfs sind ganz deutlich jene Furchen zu sehen, welche die Eiszunge zu Zeiten ihres Wachstums in den Meeresboden gepflügt hat.

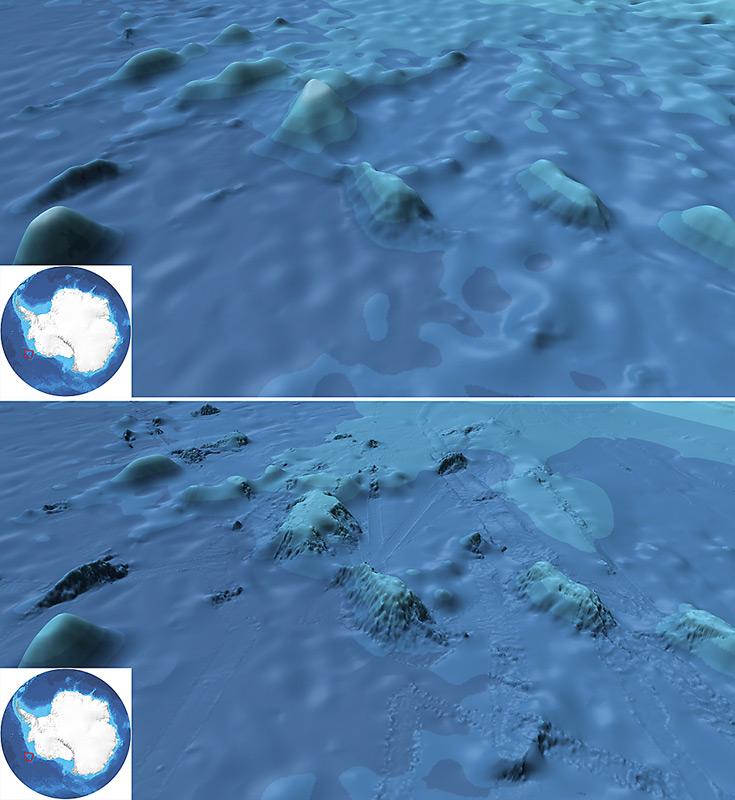

Diese zwei Bilder zeigen die Darstellung der Marie-Byrd-Unterseeberge im alten GEBCO_08 Datenraster (oben) sowie im Vergleich dazu die Darstellung im neuen IBCSO-Raster. Die Linien, welche man in der IBCSO-Darstellung erkennen kann, sind die Echolot-Messpfade der Forschungsschiffe.
Diese zwei Bilder zeigen die Darstellung der Marie-Byrd-Unterseeberge im alten GEBCO_08 Datenraster (oben) sowie im Vergleich dazu die Darstellung im neuen IBCSO-Raster. Die Linien, welche man in der IBCSO-Darstellung erkennen kann, sind die Echolot-Messpfade der Forschungsschiffe.

Mithilfe dieser Detailschärfe soll IBCSO vor allem die Forschung vorantreiben: «Die Tiefendaten des Südpolarmeeres sind für Polarforscher aus vielen Fachrichtungen von grossem Interesse. Ozeanografen können mit dem 3D-Datenraster des Meeresbodens Strömungen und die Wanderung des für die Entwicklung der Eisschilde so wichtigen antarktischen Tiefenwassers besser modellieren. Geologen erkennen in der Topografie des Meeresbodens Strukturen von geologischen Prozessen. Biologen können anhand unserer Karte eventuell besser abschätzen, in welchen Regionen sich bestimmte Lebensgemeinschaften herausbilden können oder ob zum Beispiel Robben in einem bestimmten Gebiet auf der Futtersuche bis zum Meeresgrund tauchen», sagt Jan Erik Arndt.

Alle Freude über das neue Modell und seine dazugehörige Karte darf jedoch nicht darüber hinwegtäuschen, dass noch immer mehr als 80 Prozent der Fläche des Südpolarmeeres nicht vermessen sind. Jan Erik Arndt: «Wir hoffen, dass mit der Bekanntheit unseres Datenrasters in der Fachwelt auch die Bereitschaft anderer Wissenschaftler wächst, uns Daten von aktuellen und künftigen Tiefenmessungen im Südpolarmeer zu überlassen. Die Chancen dazu stehen nicht schlecht. Zurzeit werden weltweit einige neue Forschungseisbrecher gebaut und jeder von ihnen wird vermutlich wie die Polarstern mit einem modernen Fächersonarsystem ausgestattet sein.»

Mehr Informationen über IBCSO und die beteiligten Forschungsinstitutionen finden Sie auf der Projekt-Webseite unter www.ibcso.org.

Quelle: www.awi.de

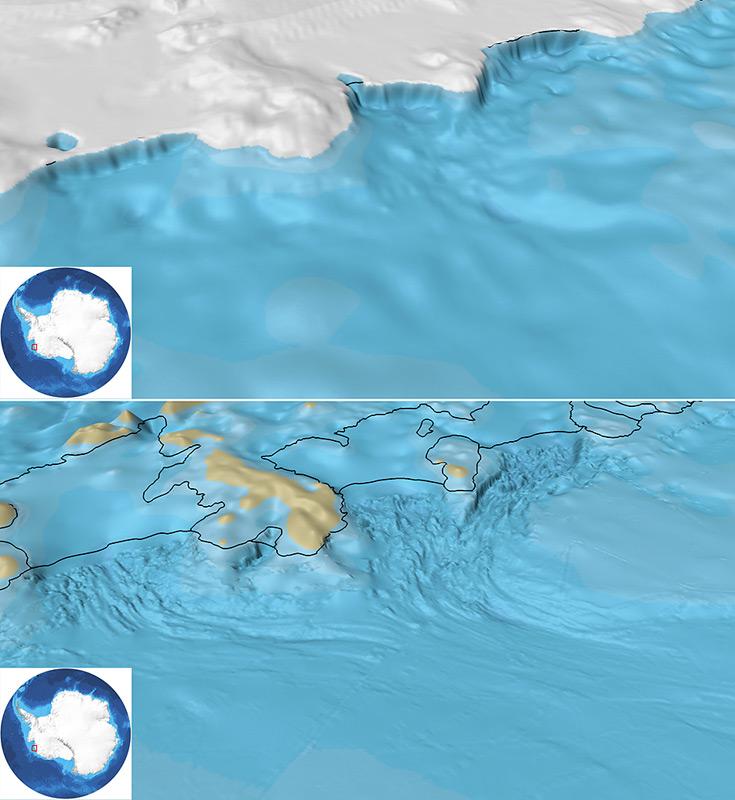

Diese zwei Bilder zeigen die Darstellung Dotson-Getz-Senke im alten GEBCO_08 Datenraster (oben) sowie im Vergleich dazu die Darstellung im neuen IBCSO-Raster. Die Linien, welche man in der IBCSO-Darstellung erkennen kann, sind die Echolot-Messpfade der Forschungsschiffe. Abbildung: IBCSO/Alfred-Wegener-Institut
Diese zwei Bilder zeigen die Darstellung Dotson-Getz-Senke im alten GEBCO_08 Datenraster (oben) sowie im Vergleich dazu die Darstellung im neuen IBCSO-Raster. Die Linien, welche man in der IBCSO-Darstellung erkennen kann, sind die Echolot-Messpfade der Forschungsschiffe. Abbildung: IBCSO/Alfred-Wegener-Institut

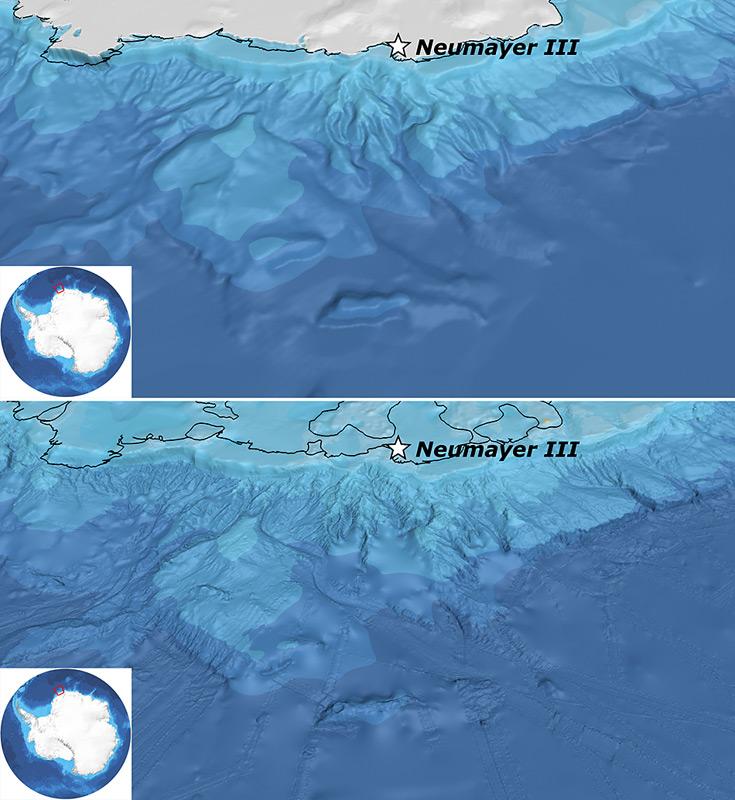

Diese zwei Bilder zeigen die Darstellung der Region nördlicher der Neumayer-Station III (Weddellmeer) im alten GEBCO_08 Datenraster (oben) sowie im Vergleich dazu die Darstellung im neuen IBCSO-Raster (unten). Die Linien, welche man in der IBCSO-Darstellung erkennen kann, sind die Echolot-Messpfade der Forschungsschiffe. Abbildung: IBCSO/Alfred-Wegener-Institut
Diese zwei Bilder zeigen die Darstellung der Region nördlicher der Neumayer-Station III (Weddellmeer) im alten GEBCO_08 Datenraster (oben) sowie im Vergleich dazu die Darstellung im neuen IBCSO-Raster (unten). Die Linien, welche man in der IBCSO-Darstellung erkennen kann, sind die Echolot-Messpfade der Forschungsschiffe. Abbildung: IBCSO/Alfred-Wegener-Institut
